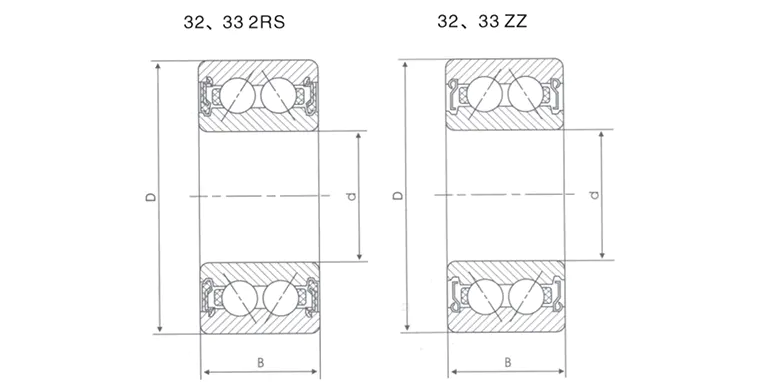

Thành phần cơ bản
Vòng bên trong và bên ngoài: Các đường ray gia công chính xác với các rãnh, thường được làm bằng thép crom carbon cao.
Double Row Balls: Hai hàng bóng thép được sắp xếp ở một góc cụ thể để đạt được chia sẻ tải hai chiều.
Lồng: nylon, đồng thau hoặc thép, để đảm bảo phân phối bóng đồng đều và giảm ma sát.
Góc tiếp xúc (α): thường là 15 °, 25 ° hoặc 40 °, góc càng lớn, khả năng tải trục càng mạnh.
Sự khác biệt với vòng bi đơn hàng
| Đặc trưng | Vòng bi tiếp xúc góc đơn hàng | Double Row Angular LIBELE BALL BALL |
| Hướng tải | Xương hướng trục một chiều | Xương hướng trục hai chiều |
| Độ cứng | Thấp hơn | Cao hơn (Hỗ trợ hàng đôi) |
| Độ phức tạp cài đặt | Cần được sử dụng theo cặp | Sử dụng độc lập để đơn giản hóa lắp ráp |
2. Nguyên tắc công suất chịu tải cao
- Ưu điểm cơ học của bố cục đối xứng hai hàng
Tải trọng tâm: Hai hàng bóng chia sẻ lực xuyên tâm và giảm nồng độ ứng suất một điểm.
Tải trọng trục: Thiết kế góc tiếp xúc phân hủy lực trục thành lực xuyên tâm và cấu trúc hàng kép có thể bù đẩy lực đẩy theo cả hai hướng.
Tải mô-men xoắn: Khả năng chống lại khoảnh khắc lật tốt hơn đáng kể so với vòng bi đơn hàng.
- Ảnh hưởng của các tham số thiết kế chính
Góc liên hệ (α):
α = 15 °: Tập trung vào tải trọng xuyên tâm (như thiết bị bơm).
α = 25 ° ~ 40 °: Tập trung vào tải trọng trục (chẳng hạn như trục chính máy công cụ).
Điều chỉnh tải trước: Loại bỏ độ thanh thải bằng cách tải trước, cải thiện độ cứng nhưng cân bằng nguy cơ tăng nhiệt độ.
- Tăng cường vật liệu và quy trình
Vật liệu bóng thép: bóng gốm (SI3N4) có thể giảm trọng lượng và chịu được nhiệt độ cao.
Groove Polishing: Xử lý bề mặt quy mô nano làm giảm mất ma sát.
3. Kịch bản ứng dụng điển hình
Công cụ trục chính: Yêu cầu độ cứng cao theo lực cắt hai chiều.
Các khớp robot công nghiệp: Gấu tải động theo nhiều hướng.
- Tải trọng nặng và các kịch bản tương thích tốc độ cao
Hộp số: Truyền lực xuyên tâm và lực đẩy trục cùng một lúc.
Máy nén ly tâm: Yêu cầu ổn định theo vòng quay tốc độ cao.
4. Lựa chọn và sử dụng các khuyến nghị
Điểm lựa chọn
Loại tải: Tỷ lệ trục/xuyên tâm xác định lựa chọn góc tiếp xúc.
Giới hạn tốc độ: Tham khảo tốc độ giới hạn (giá trị DN) trong hướng dẫn sử dụng ổ trục.
Phương pháp bôi trơn: Bôi trơn dầu mỡ (Dễ dàng bảo trì) hoặc bôi trơn dầu (kịch bản tốc độ cao).
Những hiểu lầm phổ biến
Tải trước: Ghim quá mức gây ra sự gia tăng nhiệt độ và quá lo lắng gây ra rung động.
Kết hợp hỗn hợp: Tránh trộn với vòng bi một hàng để gây ra lực không đồng đều.
Chìa khóa bảo trì
Thường xuyên kiểm tra giải phóng mặt bằng: Lực lượng tải trước có thể thất bại sau khi mặc.
Chu kỳ bôi trơn: Khoảng thời gian thay đổi dầu mỡ cần được rút ngắn trong môi trường nhiệt độ cao.
